Giunti Giunto Raccordi Ottone Raccordo TOF-G Curvo Gomito 90° Serie TOF-PUSH

DESCRIZIONE:

- Raccordo in ottone che consente il collegamento di tubi in polietilene ad alta o bassa densità.
- Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato.
- E' composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico).
- La speciale configurazione dell'anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
- Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all'anello di tenuta meccanica.
- L'anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso.
- Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo.
- Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.
- Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

LIMITI DI PRESSIONE E TEMPERATURA:

- Temperatura max: da +5°C to +80°C.
- Pressione max: PN16 (20°C).
- Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
- Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
- Filettatura UNI ISO 7/1.

MISURE:

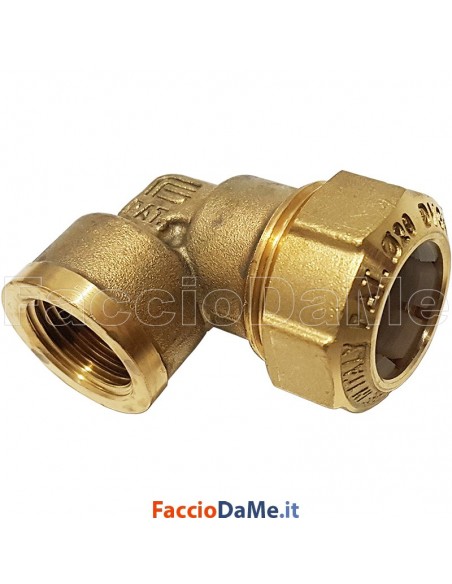

- Gomito 90° F 1/2 x 20 (0107004 - FE43593)
- Gomito 90° F 3/4 x 25 (0107005 - FE43594)
- Gomito 90° F 1 x 32 (0107006 - FE44495)

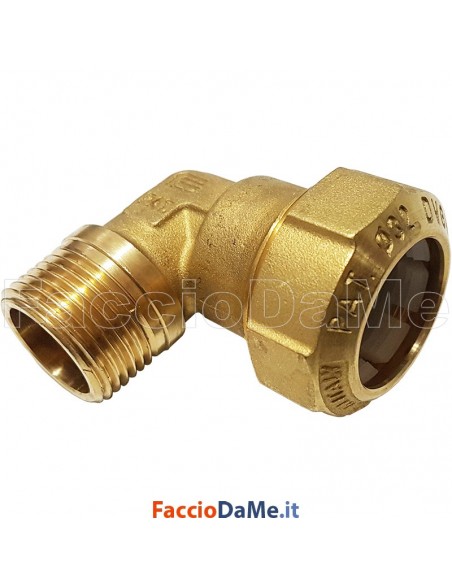

- Gomito 90° M 1/2 x 20 (0106004 - FE43592)
- Gomito 90° M 3/4 x 25 (0106005 - FE34887)
- Gomito 90° M 1 x 32 (0106006 - FE44496)

(da scegliere prima dell'acquisto)

Codice: FDM1365.
